ZPS-FN VS92010.010

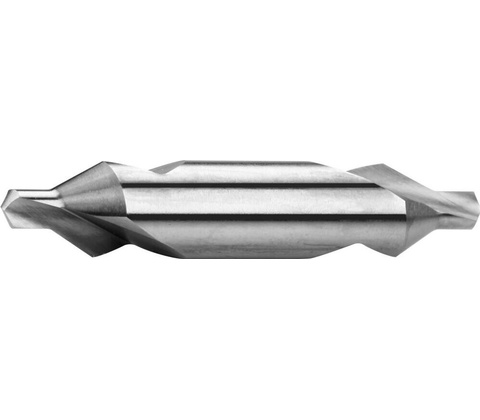

Strediaci vrták ZPS-FN VS92010.010 s priemerom vodiaceho hrotu 1,0 mm a priemerom telesa 3,15 mm z rýchloreznej ocele HSS (1.3343, M2) vytvára v jednej operácii vodiaci otvor a kužeľové stredové lôžko s uhlom 60°. Stredové otvory slúžia na upnutie obrobkov medzi hroty pri sústružení a brúsení alebo ako presné navŕtanie pred vŕtaním.

Rozmery zodpovedajú norme DIN 333 A – strediace vrtáky 60°, tvar A.

Technické parametre

Priemer d11,0 mmCelková dĺžka31 mmMateriálHSSRozmery a geometriaPriemer vodiaceho hrotu d1 1,0 mmPriemer telesa (stopky) d2 3,15 mmCelková dĺžka l1 31 mmVyhotovenie a identifikáciaVýrobca ZPS-FN, Zlín (Česká republika)Objednávacie číslo VS92010.010Norma DIN 333 AUpnutie valcová stopkaMateriál nástroja HSS

Materiál nástroja

Rýchlorezná oceľ HSS (1.3343 / M2, 62–65 HRC) je osvedčený univerzálny materiál s dobrou húževnatosťou – je tolerantná k menej tuhým strojom a prerušovanému rezu.

Vhodné na obrábanieOrientačné rezné podmienky (katalóg ZPS-FN)Skupina materiálu vc m/min f mm/ot. Ø 1,0 mmP.1automatové a konštrukčné ocele do 600 N/mm² 30 0,014P.2konštrukčné ocele a oceľové odliatky do 850 N/mm² 30 0,014N.1hliník a zliatiny Al-Si so Si ≤ 6 % 70 0,02N.4meď a zliatiny medi – mosadz, bronz (do 800 N/mm²) 30 0,014

Hodnoty sú orientačné podľa katalógu ZPS-FN; prispôsobte ich tuhosti stroja, upnutiu, vyloženiu nástroja a chladeniu.

Typické použitie

• ✓stredové otvory na upnutie medzi hroty
• ✓navŕtanie pred vŕtaním
• ✓sústruženie a brúsenie hriadeľov

Tip z praxeStrediaci vrták upnite krátko a vŕtajte s vyššími otáčkami a citlivým posuvom – tenký vodiaci čap je najzraniteľnejšou časťou nástroja. Hĺbku navŕtania volte podľa požadovaného priemeru kužeľa.

Výrobca: ZPS – FRÉZOVACÍ NÁSTROJE a.s., Zlín (Česká republika) – európsky výrobca fréz, pílových kotúčov, závitníkov a vrtákov s tradíciou siahajúcou do 30. rokov 20. storočia, s vlastnou kaliarňou a systémom manažérstva kvality podľa ISO 9001:2015.
