YATO Šablóny na sledovanie priemerov a hĺbok vŕtaných otvorov Ø = 1-13 mm / 1/16-1/2", 10 jednotiek s kľúčom (YT-44095)

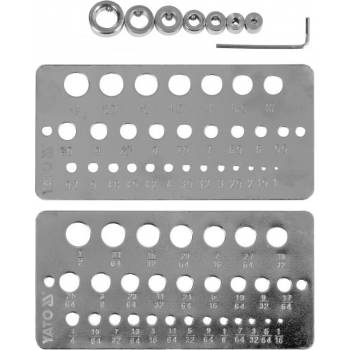

#N/A Charakteristika a popis Základné atribúty Výrobca Yato Materiál Oceľ Krajina pôvodu Poľsko štátu Nové Rozmery Dĺžka 150 mm šírka 80 mm Sada 10 kusov pozostáva z dvoch oceľových platní s otvormi na kontrolu priemerov a hĺbkových dorazov. Veľkosť taniera 150 x 80 mm x 1 mm. metrický štítok: [mm] 1; 1,5; 2; 2,5; 3: 3,2; 3,5; 4; 4,2; 4,5; 4,8; 5; 5,2; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11;11,5; 12; 12,5; 13; palcová doska: fi/: 1/16,5/64,3/32,7/64,1,8/9/64,5/32,11/64,3/16,13/64,7/32, 15/64.1/4.17/64.9/32.19/64.5/16.21/64.11/32.23/64.3/8.25/64.13/32.27/ 64.7/16.29/64.15/32.32/64. Dodávané obmedzovače hĺbky vŕtania sú zo sústruženej ocele s upevňovacou skrutkou 3/4/5/6/8/10/12 mm a jedným 1,5 mm inbusovým kľúčom. Meradlá sa používajú na rýchlu prvotnú kontrolu vonkajších priemerov /napr. vrtákov, hriadeľov, tyčí, drôtov atď. Krúžkové hĺbkomery namontované na vrtáku umožňujú presnú kontrolu hĺbky vyvŕtaného otvoru. Hĺbkový doraz sa nainštaluje na vrták a určí sa požadovaná hĺbka vŕtania (krúžok musí byť pripevnený k vrtáku). Pri kontrole priemeru skúšobného kusu (napr. klinca, tyče, drieku) ho vložte do otvoru, v ktorom sa môže pohybovať s minimálnou vôľou.
