PFERD Tools 25202170

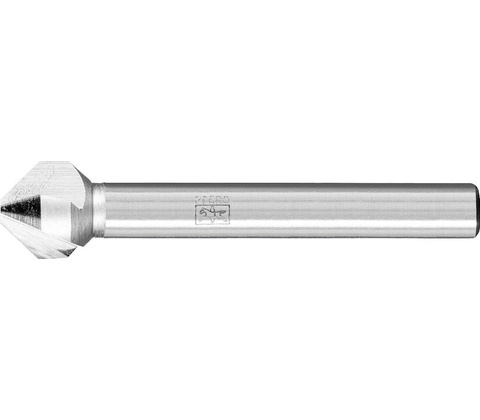

Záhlbník UGT HSS DIN 335 C90° 10,4 od nemeckého výrobcu PFERD (obj. č. 25202170). Výkonný kužeľový záhlbník HSS podľa DIN 335 C s uhlom 90° na presné zahlbovanie otvorov pre skrutky so zápustnou hlavou 90° vo všetkých bežných materiáloch, ako sú oceľ, oceľoliatina a neželezné kovy. Nerovnomerná rozteč ostrí (UGT) potláča chvenie, takže vzniká presné, kruhové zahĺbenie bez stôp po vibráciách. Špeciálna geometria so širokými drážkami zabezpečuje optimálny odvod triesok a tepla; záhlbník je obzvlášť vhodný na robotické a stacionárne aplikácie.

Kužeľové záhlbníky PFERD podľa DIN 335 tvar C s tromi reznými ostriami a uhlom 90° slúžia na zahlbovanie otvorov pre skrutky so zápustnou hlavou a na odihlovanie otvorov.

Technické parametre

VýrobcaPFERD

Objednávacie číslo25202170

OznačenieUGT HSS DIN 335 C90° 10,4

PrevedenieVerzia so stopkou s tromi plôškami

Priemer záhlbníka d1 [mm]10,4

Priemer stopky d2 [mm]6

Celková dĺžka l1 [mm]50

Uhol záhlbníka α [°]90

VerziaHSS UGT

Balenie [ks]1

Vlastnosti a výhody

• Optimálny odvod triesok a tepla, pokojný chod a optimálne výsledky vďaka nerovnomernej rozteči ostrí (UGT).
• Zahĺbenie bez otrepov aj pri nízkych rezných rýchlostiach.
• Nízka sila pri zahlbovaní, dobrá kvalita povrchu a dlhá životnosť nástroja.
• Obzvlášť vhodný na robotické a stacionárne aplikácie.
• Rad priemerov Ø 6,3–31 mm.

Odporúčané použitie

• Odporúčaná rezná rýchlosť pre HSS: ocele do 700 N/mm² a mäkké neželezné kovy 15–20 m/min, nehrdzavejúca oceľ (INOX) a plasty 10–15 m/min, liatina 10 m/min.
• Otáčky vypočítajte z reznej rýchlosti a priemeru záhlbníka: n [min⁻¹] = v [m/min] × 1000 / (π × d [mm]); väčší priemer znamená nižšie otáčky.
• Zahlbujte pri nízkych otáčkach s rovnomerným prítlakom, aby sa zabránilo chveniu; pri oceli používajte rezný olej.
• Obrobok pevne upnite a používajte ochranu zraku.

Opracovaný materiál

• Konštrukčné, uhlíkové a nástrojové ocele do 700 N/mm², oceľoliatina
• Mäkké neželezné kovy (hliník, mosadz, meď, zinok)
• Liatina
• Plasty, tvrdá guma, drevo

Úlohy opracovania

• Zahlbovanie otvorov pre skrutky so zápustnou hlavou 90°
• Odihlovanie a zrážanie hrán otvorov
• Zahlbovanie pred rezaním závitov

Pohon

• Stojanové a stĺpové vŕtačky
• Obrábacie stroje a CNC obrábacie centrá
• Robotické aplikácie
• Ručné elektrické a akumulátorové vŕtačky

Pokyny k objednaniu a upozornenia - Väčšie priemery sa dodávajú so stopkou s tromi upínacími plôškami pre spoľahlivý prenos krútiaceho momentu.

Prečo PFERD

Nástroje PFERD vyrába rodinná firma August Rüggeberg GmbH & Co. KG (Marienheide, Nemecko) s tradíciou od roku 1797. Sú určené pre profesionálne použitie v priemysle, kovovýrobe, údržbe a remeselných dielňach, kde sa vyžaduje vysoký výkon, dlhá životnosť a konštantná kvalita.
