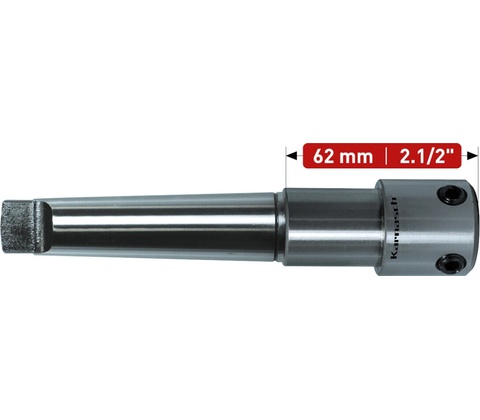

Karnasch 201841

Prémiový MORSE kužeľový upínač Karnasch pre Weldon 19 mm (veľkosť 4) je vysoko robustný priemyselný držiak navrhnutý pre maximálne stabilné a presné upnutie jadrových vrtákov s 19,05 mm Weldon stopkou (3/4"). Tento model od špičkového nemeckého výrobcu Karnasch je určený pre priame nasadenie do veľkých vretien radiálnych vŕtačiek, horizontálnych vyvrtávačiek a ťažkých obrábacích strojov disponujúcich kužeľom stroja Morse 4 (MK4/MT4). Držiak je konštruovaný pre aplikácie s vonkajším chladením.

Kľúčové prednosti a vlastnosti

• Nemecká strojársky precíznosť (Karnasch): Celé monolitické telo upínača vrátane upínacieho puzdra je kompletne tepelne spracované a jemne brúsené. Výsledkom je minimálna obvodová hádzavosť, čo tlmí vibrácie, radikálne chráni rezné hrany jadrových vrtákov pred vylomením a zaisťuje presný priemer otvorov.
• Masívna tuhosť kužeľa MK4: Veľký kužeľ Morse 4 poskytuje obrovskú upínaciu plochu vo vretene stroja. Držiak s prehľadom zvládne prenos masívneho krútiaceho momentu a excelentne absorbuje torzné sily pri priemyselnom vŕtaní do tvrdých, legovaných a húževnatých ocelí.
• Variabilná hĺbka rezu (až do 100 mm): Konštrukcia upínača je štandardne určená pre jadrové vrtáky s hĺbkou rezu 55 mm pri použití klasického jednodielneho vyrážacieho kolíka. Tento držiak však umožňuje vŕtať aj hlbšie otvory (75 mm a 100 mm) – podmienkou je len použitie špeciálneho dvojdielnego vytláčacieho kolíka (combination pilot pin), ktorý vyrieši limitovaný vnútorný priestor Weldon šachty a spoľahlivo vyhodí odvŕtanú špalu von.
• Bezpečné skrutkové zaistenie: Stopka Weldon 19,05 mm je v držiaku pevne zafixovaná pomocou dvoch masívnych skrutiek, čo garantuje, že sa nástroj v upínači nepootočí ani pri prerušovanom reze alebo náhlom preťažení v ťažkom materiáli.
• Univerzálna kompatibilita: Plná kompatibilita s jadrovými vrtákmi so stopkou Weldon 19,05 mm a Universal (kombinovaná stopka) od všetkých popredných svetových výrobcov.

Technické parametre

Parameter

Hodnota

Výrobca

Karnasch Professional Tools (Nemecko)

Objednávacie číslo (Kód) 201841

Typ upínania (stopka)

Weldon 19,05 mm (3/4") / Universal

Kužeľ stroja

Morse 4 (MK4 / MT4)

Podporovaná hĺbka rezu (D.O.C.) 55 mm (s jednodielnym kolíkom) / až do 100 mm (s dvojdielnym kolíkom)

Chladenie

Bez chladenia (vonkajšie)

Materiál

Vysokokvalitná legovaná oceľ (kalená, brúsená)

Hmotnosť 0,9628 kg
