ABSE HE90W19-500_AS

Technická špecifikácia a rozmery kužeľových záhlbníkov 90°

Kužeľové záhlbníky s vrcholovým uhlom 90° sú vyrobené z vysoko legovanej rýchloreznej ocele s obsahom kobaltu (HSS-E / HSS-Co). Sú špeciálne konštruované na zrážanie hran, odihlovanie a vytváranie záhlbení pomocou magnetických vŕtačiek. Upínacia stopka typu Weldon 19,05 mm (3/4") s plôškou zaisťuje absolútne pevné uchopenie a priamy prenos vysokého krútiaceho momentu bez preklznutia. 1. Prehľad rozmerov a stopiek Weldon

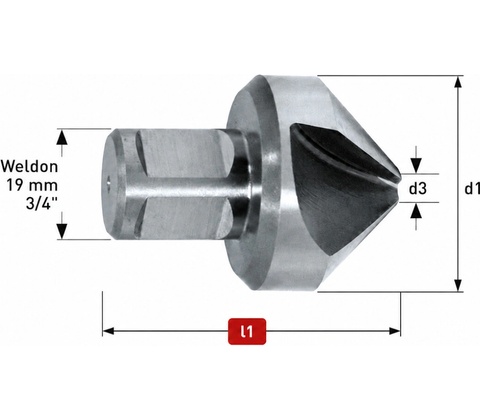

Kód modelu (MODEL)

Max. Ø d1 (mm)

Min. Ø d3 (mm)

Celková dĺžka L1 (mm) Ø stopky d2 (mm)

ISO 2009+

DIN 7991

HE90W19-250_AS 25 4,5 45 19,05 (Weldon 19) —

M12

HE90W19-300_AS 30 4,5 47 19,05 (Weldon 19)

M16 —

HE90W19-400_AS 40 8,0 52 19,05 (Weldon 19) — —

HE90W19-500_AS 50 10,0 57 19,05 (Weldon 19) — —

HE90W19-550_AS 55 10,0 60 19,05 (Weldon 19) — — 2. Hlavné konštrukčné a rezo-technické vlastnosti

• Vrcholový uhol 90°: Určený pre presné vytváranie záhlbení pre skrutky so zápustnou hlavou a odihlovanie hran pod uhlom 45°.
• Kompatibilita s magnetickými vŕtačkami: Vhodné pre všetky bežné typy jadrových / magnetických vŕtačiek s upínaním Weldon 19,05 mm (3/4").
• Geometria rezu: 3 rezné hrany (3-britové vyhotovenie) pre plynulý rez, rovnomerné rozloženie rezných síl a elimináciu chvenia.
• Materiál nástroja: Supertvrdá kobaltová rýchlorezná oceľ HSS-E (HSS-Co) vhodná pre obrobenie oceľových konštrukcií, plechov, profilov aj nehrdzavejúcich ocelí.
• Upínacia stopka Weldon: Štandardizovaná stopka d2 = 19,05 mm s upínacími plôškami zaručuje bezpečný záber bez rizika pretáčania vo vretene.

Odporúčania pre prácu a údržbu

• Pre dosiahnutie ideálnej drsnosti povrchu záhlbenia a predĺženie životnosti ostria pri práci s magnetickou vŕtačkou odporúčame použiť chladiaci / rezný olej alebo pastu.
• Pred upnutím nástroja do rýchloupínacieho adaptéru alebo puzdra Weldon uistite sa, že stopka aj upínacia dutina sú čisté.
