ABSE HE90MK2-205_AS

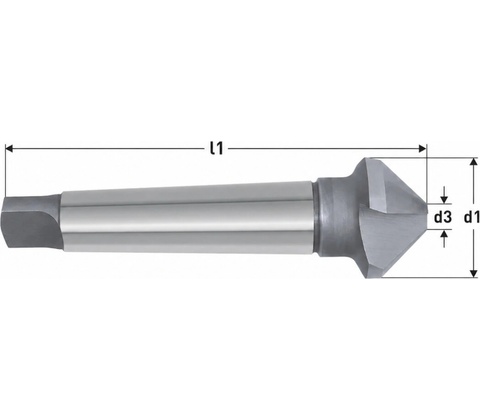

Technická špecifikácia a rozmery kužeľových záhlbníkov 90°

Kužeľové záhlbníky  s vrcholovým uhlom 90° sú vyrobené z vysoko legovanej rýchloreznej ocele s obsahom kobaltu (HSS-E / HSS-Co). Sú navrhnuté pre náročné strojárske operácie záhlbenia, zrážania hran a odihlovania otvorov. Upínanie je riešené normovanou kužeľovou stopkou Morse podľa ISO 296 (s unášačom), čo zaisťuje vysokú tuhosť a prenos vysokého krútiaceho momentu. 1. Prehľad rozmerov a stopiek Morse

Kód modelu (MODEL)

Max. Ø d1 (mm)

Min. Ø d3 (mm)

Celková dĺžka L1 (mm)

Kužeľ Morse (MT)

ISO 2009+

DIN 7991

HE90MK2-205_AS 20,5 3,5 100

MT 2 —

M10

HE90MK2-250_AS 25,0 3,8 106

MT 2 —

M12

HE90MK2-310_AS 31,0 4,2 112

MT 2 —

M16

HE90MK2-370_AS 37,0 4,8 118

MT 2

M20

M20

HE90MK3-400_AS 40,0 10,0 140

MT 3 — —

HE90MK3-500_AS 50,0 14,0 150

MT 3 — —

HE90MK4-630_AS 63,0 16,0 180

MT 4 — —

HE90MK4-800_AS 80,0 22,0 190

MT 4 — — 2. Hlavné konštrukčné a rezné technické vlastnosti

• Vrcholový uhol: 90° – navrhnutý pre presné vytváranie záhlbení pre skrutky so zápustnou hlavou a odihlovanie hrán pod uhlom 45°.
• Geometria rezu: 3 rezné hrany (3-britové vyhotovenie) pre plynulý rez, rovnomerné rozloženie rezných síl a elimináciu chvenia.
• Drážky pre odvod triesok: Veľkoobjemové drážky zabezpečujú plynulý odchod triesky z rezu bez vzniku nárastkov a škrabancov na obrobku.
• Materiál nástroja: Supertvrdá kobaltová rýchlorezná oceľ HSS-E (HSS-Co) vhodná pre obrobenie konštrukčných, nelegovaných aj legovaných ocelí a liatiny.
• Upínacia stopka: Kužeľ Morse (ISO 296) MT2, MT3 a MT4 zaisťuje stabilné a tuhé upnutie priamo do vretena vŕtačiek či frézovačiek.

Odporúčania pre prácu a údržbu

• Pre dosiahnutie maximálnej životnosti a ideálnej drsnosti povrchu záhlbenia odporúčame chladenie rezným olejom alebo emulziou.
• Pred upnutím nástroja do vretena dôkladne očistite kužeľovú plochu stopky (MT) aj dutinu vretena stroja od triesok a nečistôt.
