Popis produktu

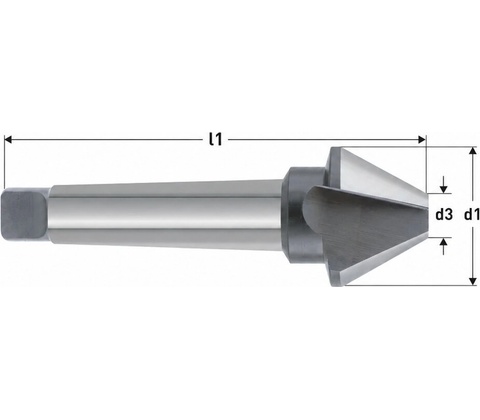

Technická špecifikácia a rozmery kužeľových záhlbníkov 60°
Kužeľové záhlbníky s vrcholovým uhlom 60° sú vyrobené z vysoko legovanej rýchloreznej ocele s obsahom kobaltu (HSS-E / HSS-Co). Sú navrhnuté pre náročné strojárske operácie záhlbenia, zrážania hran a odihlovania otvorov. Upínanie je riešené normovanou kužeľovou stopkou Morse podľa ISO 296 (s unášačom), čo zaisťuje vysokú tuhosť a prenos vysokého krútiaceho momentu. 1. Prehľad rozmerov a stopiek Morse
Kód modelu (MODEL)
Max. Ø záhlbenia d1 (mm)
Min. Ø čela d3 (mm)
Celková dĺžka L1 (mm)
Kužeľ Morse (MT)
HE60MK2-200_AS 20,0 5,0 106
MT 2
HE60MK2-250_AS 25,0 6,3 112
MT 2
HE60MK2-315_AS 31,5 10,0 118
MT 2
HE60MK3-400_AS 40,0 12,5 150
MT 3
HE60MK3-500_AS 50,0 16,0 160
MT 3
HE60MK4-630_AS 63,0 20,0 190
MT 4
HE60MK4-800_AS 80,0 25,0 200
MT 4 2. Hlavné konštrukčné a rezné technické vlastnosti
- Geometria rezu: 3 rezné hrany (3-britové vyhotovenie) pre rovnomerné rozloženie rezných síl a elimináciu chvenia/vibrácií.
- Drážky pre odvod triesok: Veľkoobjemové drážky zabezpečujú plynulý odchod triesky z rezu bez tvorby nárastkov a škrabancov na obrobku.
- Materiál nástroja: Supertvrdá kobaltová rýchlorezná oceľ HSS-E (HSS-Co) vhodná pre obrobenie konštrukčných, nelegovaných aj legovaných ocelí a liatiny.
- Upínacia stopka: Kužeľ Morse (ISO 296) – zaisťuje stabilné a tuhé upnutie priamo do vretena vŕtačiek či vyvrtávačiek bez rizika pretáčania.
Odporúčania pre prácu a údržbu
- Pre dosiahnutie maximálnej životnosti a ideálnej drsnosti povrchu záhlbenia odporúčame chladenie rezným olejom alebo emulziou.
- Pred upnutím nástroja do vretena dôkladne očistite kužeľovú plochu stopky (MT) aj dutinu vretena stroja.
